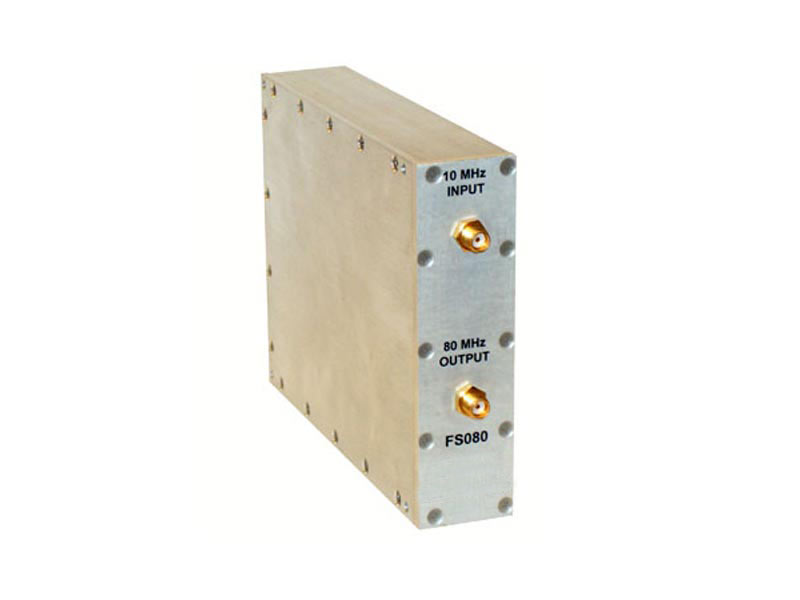

Умножитель частоты FS080 с ультранизким уровнем помех может использоваться с современными источниками частоты кварцевого резонатора без деградации фазовых помех или стабильных окружающих условий. FS080 обеспечивает умножение на восемь входной частоты, удерживая паразитную модуляцию на уровне менее −55 дБн. В качестве дополнительной возможности в наличии варианты с выходами на Х2 и Х4 входных частот. FS080 идеально подходит для фазовой автоподстройки частоты источников частоты кварцевого резонатора с опорными частотами 5 или 10 МГц. FS080 доступен в автономном корпусе, в сетевом интерфейсном модуле или в алюминиевом корпусе.
Характеристики
- Входная частота по заказу пользователя
- Сверхнизкий уровень фазных помех:
-143 дБн/Гц при 1 Гц
-170 дБн/Гц при 1 кГц
-176 дБн/Гц при 100 кГц - Очень низкая паразитная модуляция: −55 дБн
Применение
- Атомный эталон частоты
- Измерение фазовых помех
- Телекоммуникационные стандарты
- Генерация опорной частоты
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Выходная мощность | вход +13 дБм | - | +10 | - | дБм |
| Импеданс | Вход Выход | - - | 50 50 | - - | Ом |
| Потери на отражение | Вход (S11) Выход (S22) | - - | -15 -15 | - - | дБ |
| Паразитная модуляция | - | -55 | -50 | дБн | |
| Гармоническое искажение | выход +15 дБм | - | -55 | -50 | дБн |
| Фазные помехи | 1 Гц 1 кГц 10 кГц | - - - | -143 -170 -176 | -140 -167 -173 | дБн/Гц |
| Температурный коэффициент задержки | 0-50 °C | - | 45 | 50 | пс/°C |
Все испытания выполнены при входе +13 дБм, если не указано иначе.
