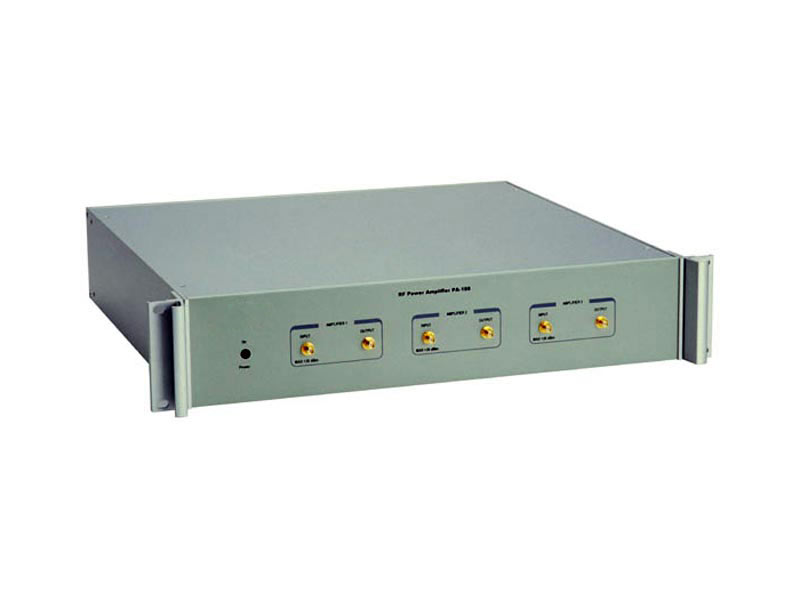

PA-100 — это усилитель мощности с высоким коэффициентом усиления в корпусе 2U для монтажа в стойке. Прибор содержит три РЧ-усилителя мощности с диапазоном частот от 10 МГц до 200 МГц. Усилители обладают усилением +24 дБ и точкой сжатия 1 дБ — +30 дБм.
Характеристики
- Частотный диапазон: от 10 МГц до 200 МГц
- Высокая выходная мощность: +30 дБм
- Низкий КСВН <1.5
- Большой коэффициент усиления: +24 дБ
- Низкий коэффициент искажений:
< −35 дБн при выходе +27 дБм
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Максимальная выходная мощность | вход +7 дБм | - | 30 | 31 | дБм |
| Импеданс | Вход Выход | - - | 50 50 | - - | Ом |
| Потери на отражение | Вход (S11) 100 МГц Выход (S22) 100 МГц | -22 -30 | -20 -25 | дБ | |
| Гармоническое искажение при 10 МГц | выход +27 дБм выход +30 дБм | -36 -24 | -33 -22 | - - | дБ |
| Гармоническое искажение при 100 МГц | выход +27 дБм выход +30 дБм | - - | -34 -24 | - - | дБ |
| Гармоническое искажение при 200 МГц | выход +27 дБм выход +30 дБм | - - | -45 -28 | - - | дБ |
