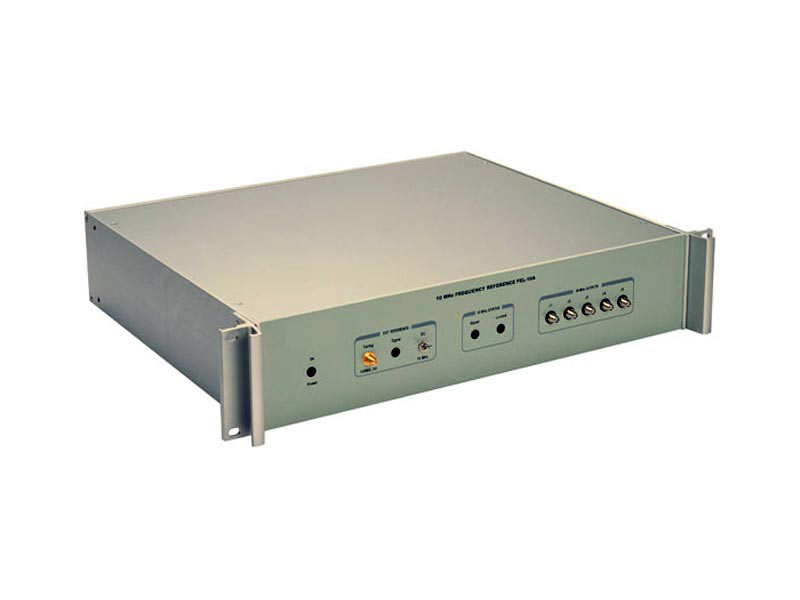

FEL-10 — это генератор распределенной опорной частоты 10 МГц с низким уровнем помех. Это устройство может использоваться для обеспечения стабильного и спектрально чистого опорного сигнала 10 МГц. FEL-10 может быть синхронизирован по фазе через сигнал настройки +/- 5 В пост. тока или фазово синхронизирован с внешним сигналом 10 МГц 1 СКВ. Устройство включает термостатированный кварцевый генератор с низким уровнем помех и высокоэффективный модуль усилителя-распределителя, HPDA. Имеется пять выходов с межканальной и обратной изоляцией более 100 дБ. FEL-10 предлагается в автономном стоечном корпусе с разъемами SMA. Дополнительный модуль системы ФАПЧ дает возможность синхронизации с внешним источником 10 МГц. Модуль системы ФАПЧ оснащен индикаторами потери опорного сигнала и потери синхронизации.
Характеристики
- Высокая изоляция: > 100 дБ
- Низкий коэффициент гармонических искажений: −45 дБн
- Низкий уровень фазных помех
Применение
- Распределение частот
- Измерение фазных помех
- Генерация опорной частоты
- Телекоммуникации
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Выходная мощность | +10 | +13 | - | дБм | |
| Изоляция выхода | Межканальная Обратная | - - | 100 100 | - - | дБ |
| Диапазон механической перестройки частоты | - | +/-1 E-6 | - | - | |
| Диапазон электрической перестройки частоты | +/- 5 В пост. тока | - | +/-2 E-7 | - | - |
| Старение | Через 30 дней работы | - | 1 E-9 | - | В день |
| Напряжение порта настройки | - | +/-5 | - | В пост. тока | |
| Температурная стабильность | при 10 МГц, 0-50°C | - | +/-1.5E-8 | - | - |
| Фазные помехи L(f) | 10 Гц 100 Гц 1 кГц >10 кГц | - - - - | -125 -155 -164 -165 | -122 -152 -161 -162 | дБн/Гц |
| Гармоники | - | -45 | -40 | дБн |
