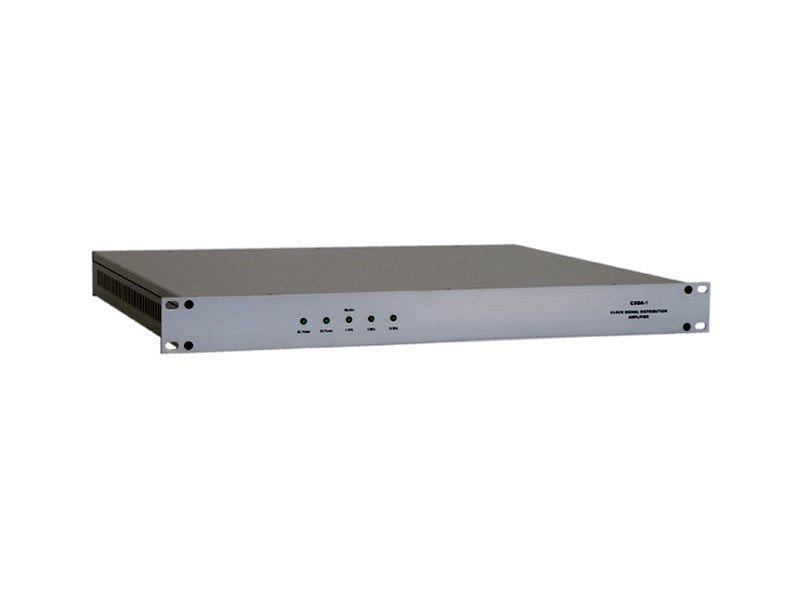

CSDA-1 — это высокоэффективный развязывающий усилитель-распределитель тактового сигнала. Прибор используется для распространения сигналов 1 PPS, сигналов 5 МГц и сигналов 10 МГц. CSDA-1 содержит модуль распределителя импульсов с одним входом и пятью буферизованными выходами, которые могут приводить в действие кабель 50 Ом. Второй модуль — это усилитель-распределитель 5 МГц с одним входом и пятью выходами. Третий модуль обеспечивает пять буферизованных и изолированных сигналов 10 МГц, получаемых путем удвоения входного сигнала 5 МГц. Межканальная изоляция в модулях распределения радиочастот обычно составляет 125 дБ, а обратная изоляция обычно больше 135 дБ. Уровень фазных помех модулей исключительно низкий, обычно −150 дБн/Гц при частоте Фурье 1 Гц и −172 дБн/Гц при частоте Фурье больше 10 кГц. И вход, и выход выравниваются до 50 Ом, чтобы получить лучший показатель потерь на отражение, чем 25 дБ. Все радиочастотные выходы связаны по переменному току, а заземления изолированы по постоянному току, чтобы уменьшить воздействие контуров заземления.
Спецификации модуля распределителя импульсов
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Время нарастания | 10-90 % | - | 3 | 4 | нс |
| Время спада | 10-90% | - | 3 | 4 | нс |
| Задержка на распространение | нагрузка 50 Ом | - | 10 | 12 | нс |
| Дифференциальная задержка | Межканальная | - | 200 | 500 | пс |
| Импеданс | Вход Выход | - - | 1k 10 | - - | Ом |
| Вход, высокий уровень Вход, низкий уровень | Входной сигнал при нагрузке 50 Ом Входной сигнал при нагрузке 50 Ом | 2 -0.7 | - - | 5 0.8 | В |
| Выход, высокий уровень Выход, низкий уровень | нагрузка 50 Ом нагрузка 50 Ом | 2 - | 2.4 0.4 | - 0.5 | В |
| Температурный коэффициент задержки | 0-50 °C 25-35 °C | - - | 3 3 | 5 - | пс/°C |
Все испытания выполнены при входном сигнале 5 МГц и +13 дБм, если не указано иначе.
Спецификации модуля 5 МГц
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Входная мощность | Сжатие 1 дБ | 17 | 18 | - | дБм |
| Диапазон частот | +/-1 дБ | 1-20 | - | - | МГц |
| Усиление | при 5 МГц | - | - | +/-0.5 | дБ |
| Импеданс | Вход Выход | - - | 50 50 | - - | Ом |
| Потери на отражение | Вход (S11) 5 МГц Выход (S22) 5 МГц | - - | -35 -25 | -25 -25 | дБ |
| Искажение | +13 дБм +17 дБм | - - | -48 -40 | -45 - | дБн |
| Изоляция | Выход-выход Выход-вход | 120 120 | 126 135 | - - | дБ |
| Фазные помехи | 1 Гц 10 Гц 1 кГц 10 кГц | - - - - | -150 -160 -171 -172 | -147 -157 -169 -170 | дБн/Гц |
| Температурный коэффициент задержки | 0-50 °C 25-35 °C | - - | 3 1.5 | 5 - | дБн/Гц |
Спецификации модуля 10 МГц
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Выходной уровень | 12 | 13 | 15 | дБм | |
| Диапазон частот | +/-1 дБ | 500 KHz | 600 KHz | 1 MHz | - |
| Усиление | при 5 МГц | - | - | +/-0.5 | дБ |
| Импеданс | Вход/Выход Выход | - - | 50 50 | - - | Ом |
| Потери на отражение | Выход (S22) 5 МГц | - | -25 | -20 | дБ |
| Искажение | +13 дБм +17 дБм | - - | - -48 | -45 - | дБн |
| Изоляция | Выход-выход | 120 | 126 | - | дБ |
| Фазные помехи | 1 Гц 10 Гц 1 кГц >10 кГц | - - - - | -142 -149 -159 -164 | -140 -147 -155 -160 | дБн/Гц |
| Температурный коэффициент задержки | 0-50 °C 25-35 °C | - - | 10 5 | - - | пс/°C |
