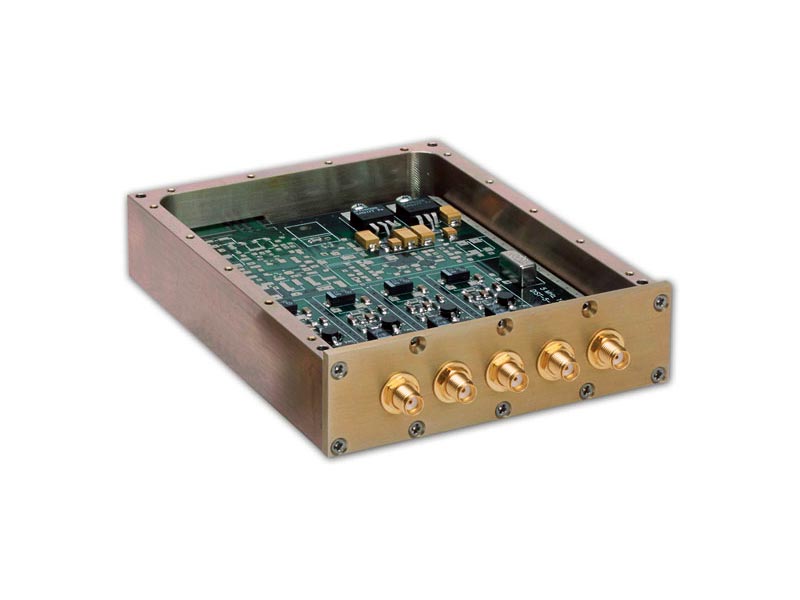

DS-100 — это развязывающий усилитель 100 МГц, разработанный для распределения сигналов с частотой от 1 до 200 МГц. В наличии варианты с умножителем Х2 или Х4, обеспечивающие дополнительные выходные сигналы с умноженной частотой. DS-100 предлагает 50 дБ межканальной изоляции и 60 дБ обратной изоляции при 100 МГц. Исключительно низкий уровень фазных помех, −150 дБн/Гц при 10 Гц и −170 дБн/Гц для уровня собственных шумов, гарантирует отсутствие деградации ваших опорных частот. У входов и выходов низкий КСВН, что минимизирует влияние внешних условий на распределение частот по длинным линиям передач. В стандартном устройстве четыре выходных канала.
Характеристики
- Единичное усиление
- Низкий КСВН
- Высокая изоляция:
70 дБ при 5 МГц
50 дБ при 100 МГц - Низкий уровень фазовых помех:
-150 дБн/Гц при 10 Гц
-170 дБн/Гц при 10 кГц - Низкий коэффициент искажений: −40 дБн
- Макс. выход: +15 дБм
Применение
- Каналы синтеза частот
- Распределение опорной частоты
Спецификации
| Параметр | Conditions | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Входная мощность | - | +13 | +15 | дБм | |
| Диапазон частот | +/-1 дБ +/-3дБ | 80-120 1-200 | - - | - - | МГц МГц |
| Усиление | при 100 МГц | - | 0 | +/-1 | дБ |
| КСВН входа | 1-100 МГц | - | 1.3 | - | - |
| КСВН выхода | 1-100 МГц | - | 1.4 | - | - |
| Импеданс | Вход Выход | - | 50 50 | - - | Ом |
| Искажение | +10 дБм +13 дБм | - - | -40 -40 | - - | дБн |
| Изоляция 100 МГц | Выход-выход Выход-вход | 50 60 | 50 60 | - - | дБ |
| Фазные помехи | 10 Гц 1 кГц 10 кГц | - - - | 150 160 170 | 147 157 167 | дБн/Гц |
Все испытания выполнены при входном сигнале 100 МГц и +13 дБм, если не указано иначе.
