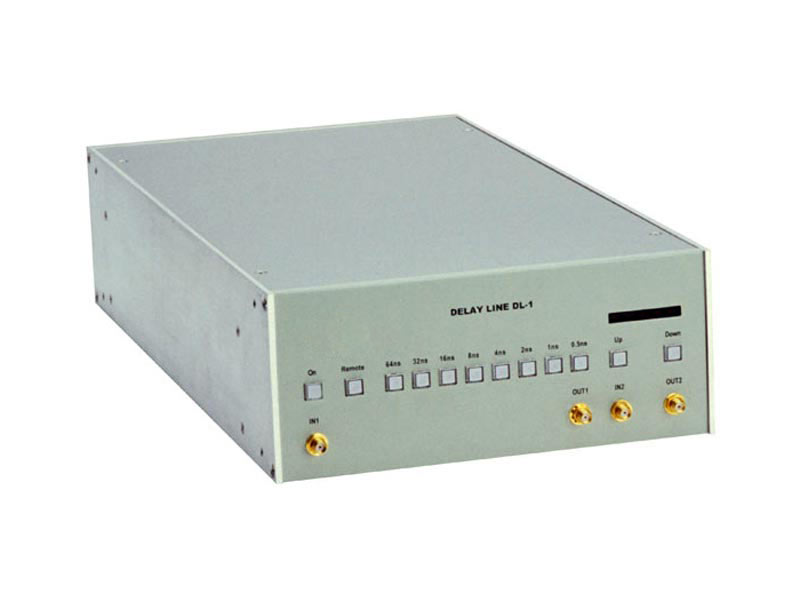

DL-1 — это устройство линии задержки, которой может использоваться для введения задержки длительностью до 128 нс. Калиброванные линии передачи включаются и выключаются для настройки задержки с входа на выход. Регулируемый и моторизованный удлинитель линии используется для плавной регулировки задержки в диапазоне от 0 до 500 пс. Прибор оснащен дополнительным входным портом, обходящим длинные коаксиальные участки задержки для обеспечения лучшего КСВН на высоких частотах, когда длительные задержки не нужны. Управление всеми функциями прибора линии задержки доступно с передней панели Устройство также оснащено USB-интерфейсом для дистанционного управления и автоматизации.
Характеристики
- Плавная и точная регулировка задержки: 0-500 пс
- 9 вводимых задержек (нс): 64, 32, 16, 8, 4, 2, 1, 0.5
Применение
- Измерение помех амплитудных и фазовых модуляций
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Рабочий диапазон частот | - | DC - 4 | - | ГГц | |
| Регулируемый диапазон задержки | 1N1 1N2 | - | 0-128 0-2 | - | ns |
| КСВН | - | <1.5 | - | - | |
| Вносимые потери | 100 МГц | - | <4 | - | дБ |
