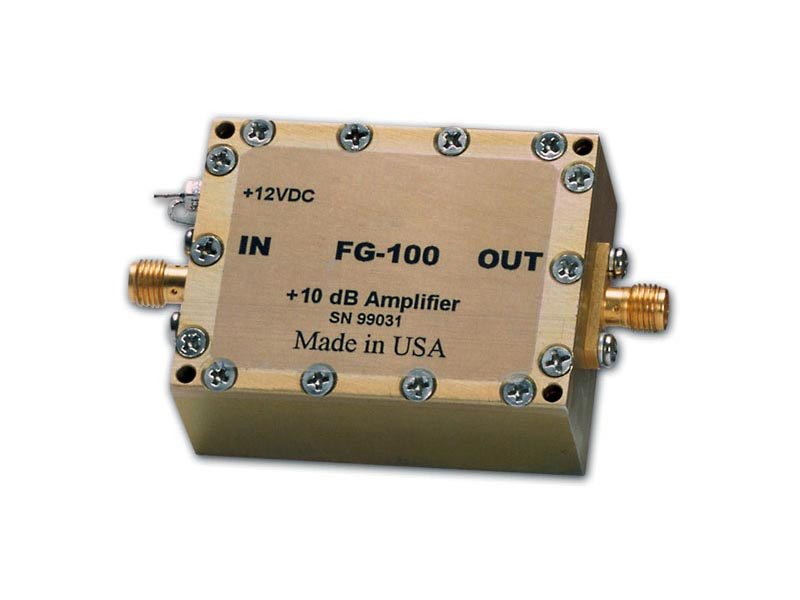

FG-100 — это усилитель с постоянным усилением общего назначения с коэффициентом усиления +10 дБ. В случае изготовления оборудования на заказ усиление устройство может быть уточнено при заказе. Прибор имеет низкий уровень фазовых помех и диапазон частот 100 МГц. Вход и выход усилителя связаны по переменному току. Входные и выходные разъемы сигнала — типа SMA. FG-100 поставляется в алюминиевом корпусе с рифленой поверхностью 0.85″ х 1.5″ х 2.0″.
Характеристики
- ДЧ 3 дБ
- 1-100 МГц
- Низкий уровень фазных помех:
-160 дБн/Гц при 10 Гц
-174 дБн/Гц при 10 кГц - Низкий коэффициент искажений:
-40 дБн при +13 дБм
Применение
- Усиление сигналов с низким уровнем фазных помех
- Измерение фазных помех
- Компенсация потерь в линии передачи
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Входная мощность | - | - | +4 | дБм | |
| Диапазон частот | -3дБ | 1-100 | - | - | МГц |
| Усиление | при 5 МГц | - | +10 | - | дБ |
| Импеданс | Вход Выход | - - | 50 50 | - - | Ом |
| Потери на отражение | Вход (S11) 5 МГц Выход (S22) 5 МГц | - - | -35 -25 | -25 -25 | дБ |
| Искажение | +13 дБм +15 дБм | - - | -40 -35 | - - | дБн |
| Фазные помехи | 10 Гц 1 кГц 10 кГц | - - - | -160 -174 -175 | -158 -172 -173 | дБн/Гц |
Все испытания выполнены при 5 МГц и +13 дБм на выходе, если не указано иначе.
