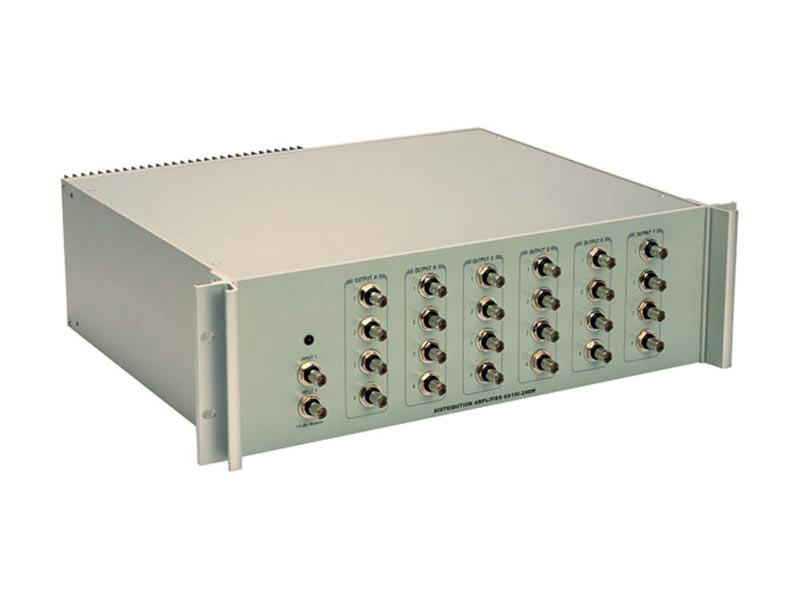

DA-100 — это широкополосный усилитель общего назначения с развязкой частот, разработанный для распределения частот от 0.3 МГц до 200 МГц. DA-100 — это недорогое решение для распределения опорной частоты. DA-100 предлагает 70 дБ межканальной изоляции и 90 дБ обратной изоляции. Исключительно низкий уровень фазовых помех, −156 дБн/Гц при 10 Гц и −163 дБн/Гц для уровня собственных помех, гарантирует отсутствие деградации вашего опорного сигнала. У входов и выходов низкий КСВН, что минимизирует влияние внешних условий на распределение частот по длинным линиям передач. Входы заземлены на корпус, а все выходы изолированы по постоянному току. Стандартное устройство имеет два входа и двадцать четыре выхода.
Характеристики
- 1-100 МГц, ДЧ 1 дБ
- 2 входа, 24 выхода
- Единичное усиление
- Низкий КСВН
- Высокая изоляция: 70 дБ
- Низкий уровень фазовых помех:
-156 дБн/Гц при 10 Гц
-163 дБн/Гц при 10 кГц - Низкий коэффициент искажения: −40 дБн
Применение
- Атомный эталон частоты
- Атомная шкала времени
- Лабораторное распределение частот
- Распределение опорной частоты
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Входная мощность | - | - | +15 | дБм | |
| Диапазон частот | +/-1 дБ +/-3 дБ | 1-100 .3-200 | - - | - - | МГц МГц |
| Усиление | при 5МГц | - | - | +/-1 | дБ |
| КСВН входа | 1-100 МГц | - | 1.3 | - | - |
| КСВН выхода | 1-100 МГц | - | 1.4 | - | - |
| Импеданс | Вход Выход | - | 50 50 | - - | Ом |
| Искажение | +10 дБм +13 дБм | - - | -45 -40 | - - | дБн |
| Изоляция 5, 10 МГц | Выход-выход Выход-вход | 70 90 | 73 95 | - - | дБ |
| Изоляция 100 МГц | Выход-выход Выход-вход | 45 80 | 48 85 | - - | дБ |
| Фазные помехи | 10 Гц 100 Гц 10 кГц | - - - | 156 162 163 | 153 159 160 | дБн/Гц |
Все испытания выполнены при входном сигнале 5 МГц и +13 дБм, если не указано иначе.
