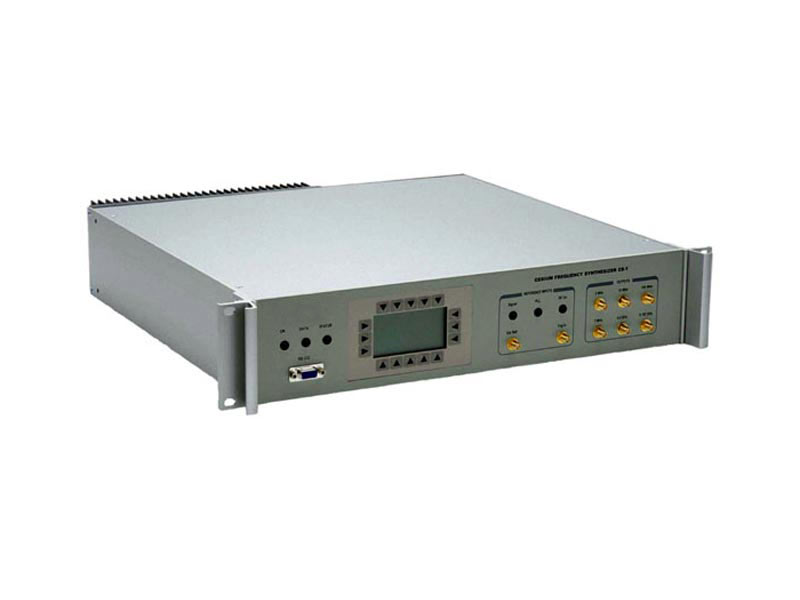

Синтезатор 9.192 ГГц CS-1 состоит из двух отдельныых элементов: модуля синтезатора и модуля постоянного тока. Модуль синтезатора — это высокостабильный источник сигнала с высоким разрешением, разработанный для использования при внедрении цезиевых атомных часов. Устройство поставляется в корпусе 2U, 19 дюймов для монтажа в стойке. Доступ ко всем функциям синтезатора осуществляется с передней панели или посредством стандартного интерфейса RS232. Для синхронизации программируемых событий, таких как развертка по частоте, фазовая модуляция и амплитудная модуляция, с внешними событиями может использоваться внешний ввод сигнала запуска.
Синтезатор обладает гибкой модульной конфигурацией. Два кварцевых генератора с ультранизким уровнем помех являются частью цепи умножения с 5 МГц до 100 МГц. На передней панели находятся буферизованные выходы для 5 МГц, 10 МГц и 100 МГц. Сигнал 100 МГц — это самая высокая частота в низкочастотной части синтезатора. Этот сигнал 100 МГц распределяется с использованием развязывающего усилителя с 1 входом и четырьмя выходами. Один из этих сигналов 100 МГц используется как опорный для устройства цифровой индикации 9,2 ГГц. Выходной сигнал устройства цифровой индикации 9,2 ГГц буферизуется и используется для запуска порта низкого уровня смесителя сигналов с одной боковой полосой. Второй сигнал 100 МГц используется для хронометризации модуля ЦВС синтезатора. Цифровой вычислительный синтезатор генерирует сигнал 7.хх МГц с разрешением 48 бит и полными модуляционными способностями. Выходной сигнал цифрового вычислительного синтезатора запускает РЧ-порт смесителя сигналов с одной боковой полосой. Нижняя боковая полоса смесителя выбрана как выход, генерирующий выходной сигнал 9,192 ГГц. Амплитуда выходного сигнала 9,192 ГГц управляется с разрешением 12 бит, и для выключения РЧ-сигнала может быть использовано внутреннее реле.
Модуль постоянного тока, также располагающийся в корпусе 2U, 19 дюймов для монтажа в стойке, обеспечивает электроснабжение постоянного тока для модуля синтезатора через кабель постоянного тока.
Спецификации
| Параметр | Условия | Тип | Единицы |
|---|---|---|---|
| Стабильность частоты Оп. 5 МГц, +13 дБм Парное измерение | Время усреднения 1 с 10 с 100 с 1000 с 100000 с 1000000 с | - 6x10-14 6x10-15 6x10-16 7x10-17 3x10-17 1x10-17 | |
| Фазные помехи Несущая 9,192 ГГц Парное измерение | Частота смещения 1 Гц 10 Гц 100 Гц 1 кГц | - -69 -80 -93 -107 | дБн/Гц |
| Фазные помехи Несущая 100 МГц | Частота смещения 10 Гц 100 Гц 1 кГц > 10 кГц | - -120 -133 -155 -175 | дБн/Гц |
| Фазные помехи Несущая 10 МГц | Частота смещения 1 Гц 10 Гц 100 Гц > 1 кГц | - -114 -142 -160 -168 | дБн/Гц |
| Фазные помехи Несущая 5 МГц | Частота смещения 1 Гц 10 Гц 100 Гц > 1 кГц | - -118 -150 -167 -173 | дБн/Гц |
| Температурный коэффициент при 9,192 ГГц | 0.5 | пс/К |
