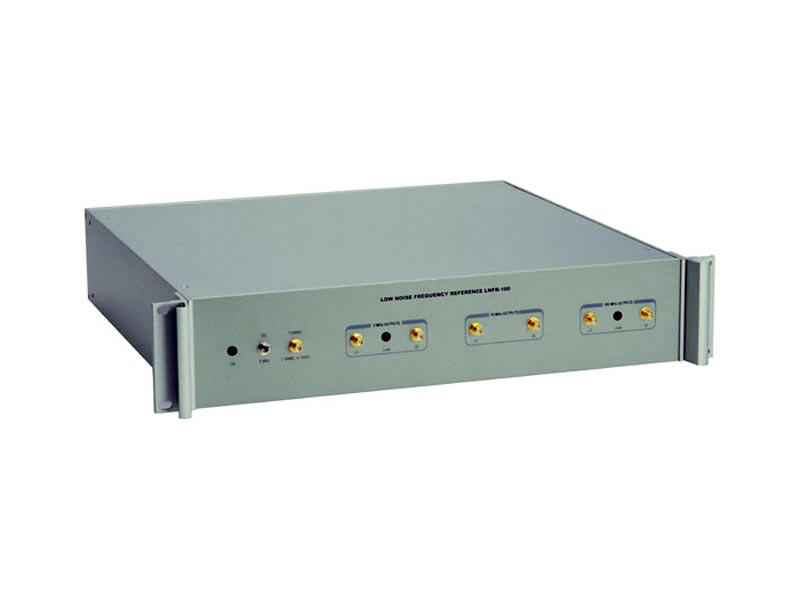

LNFR-100, генератор опорной частоты 5, 10 и 100 МГц с низким уровнем помех

LNFR-100 — это генератор опорной частоты с ультранизким уровнем помех. LNFR-100 содержит термостатированные генераторы 5 МГц и 100 МГц с ультранизким уровнем помех. Выход на 10 МГц получается путем умножения сигнала с генератора 5 МГц. Генератор 100 МГц синхронизирован с генератором 5 МГц для обеспечения более низкого уровня фазных помех в пределах диапазона частот цепи фазовой синхронизации. Прибор может использоваться как источник с низким уровнем помех в системах измерения фазных помех. Другие сферы применения включают высокостабильные синтезаторы частот, генераторы опорной частоты и каналы синтеза частот для атомных стандартов. LNFR-100 может быть синхронизирован по фазе через сигнал настройки +/- 5 В пост. тока или с сигналом 5 МГц 1 СКВ. Этот синтезатор поставляет в автономном корпусе для монтажа в стойке. Для применения в цепях синтеза частот синтезатор есть в наличии в форме модуля.

Характеристики

Низкая чувствительность к внешним условиям
Ультранизкий уровень фазных помех
Очень низкая паразитная модуляция

Применение

Атомный эталон частоты
Измерение фазных помех
Генерация опорной частоты
Телекоммуникационные стандарты

Спецификации

Параметр	Условия	Мин	Тип	Макс	Единицы
Выходная мощность		+11	+14	-	дБм
Диапазон электрической перестройки частоты	при 5 МГц	+/-1 E-6	-	-	-
Напряжение порта настройки		-	+/-5	-	В пост. тока
Температурная стабильность	при 5 МГц, 0-50°C	-	-	+/-5 E-9	-
Фазные помехи, измеренный при 5 МГц	1 Гц 10 Гц 100 Гц >1 кГц	- - - -	-118 -150 -169 -175	-115 -145 -164 -173	дБн/Гц
Фазные помехи, измеренный при 10 МГц	1 Гц 10 Гц 100 Гц 1 кГц >10 кГц	- - - - -	-112 -142 -160 -167 -170	-109 -138 -156 -165 -166	дБн/Гц
Фазные помехи, измеренный при 100 МГц	10 Гц 100 Гц 1 кГц >10 кГц	- - - -	-120 -134 -157 -177	-118 -131 -153 -172	дБн/Гц
Паразитная модуляция	5, 10 и 100 МГц	-	-	-110	дБн
Гармоники	5, 10 и 100 МГц	-	-40	-	дБн
