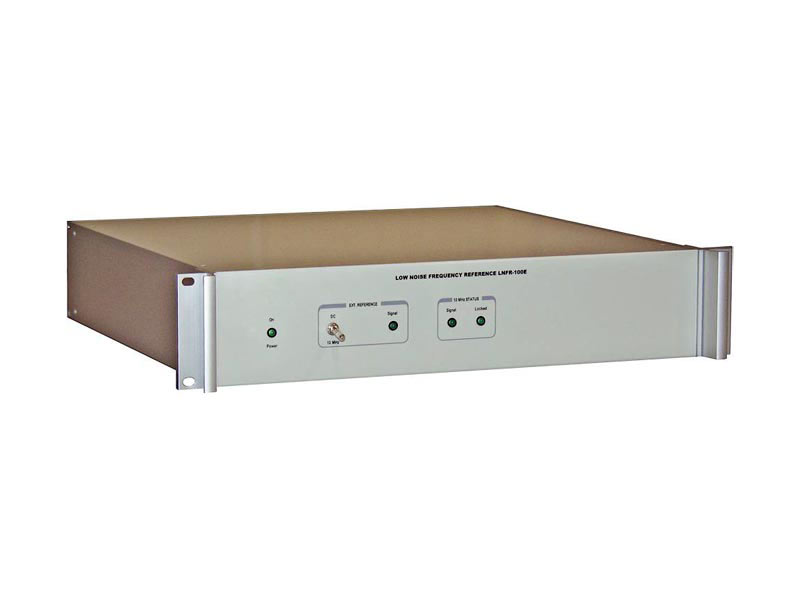

LNFR-100E — это высокопроизводительный генератор распределенной опорной частоты 10 МГц. Он состоит из термостатированного генератора SC-среза 5 МГц, удвоителя частот с низким уровнем помех и модуля усилителя-распределителя. Сигнал 10 МГц распределяется усилителем-распределителем для обеспечения четырех выходов 10 МГц. Обычно межканальная изоляция составляет 70 дБ, а обратная изоляция обычно больше 75 дБ. Модуль распределителя не ухудшает фазово-шумовые характеристики генератора, которые обычно составляют —142 дБн/Гц при частоте Фурье 10 Гц и —168 дБн/Гц при частоте Фурье более 10 кГц. Выходы LNFR-100E выравниваются до 50 Ом, чтобы получить лучшие показатели потерь на отражение, чем 25 дБ. LNFR-100E может быть фазово синхронизирован через порт электрической настройки или путем обеспечения внешнего опорного сигнала 10 МГц.
Характеристики
- Низкая чувствительность к внешним условиям
- Ультранизкий уровень фазных помех
- Очень низкая паразитная модуляция
Применение
- Атомный эталон частоты
- Измерение фазных помех
- Генерация опорной частоты
- Телекоммуникационные стандарты
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Выходная мощность | нагрузка 50 Ом | +11 | +14 | +15 | дБм |
| Выходной импеданс | Потери на отражение при 10 МГц | - | -25 | - | дБ |
| Гармоническое искажение | нагрузка 50 Ом | - | -40 | -38 | дБн |
| Изоляция | Выход-выход | 60 | 70 | - | дБ |
| Температурная стабильность | 0-50°C | - | +/-5E-9 | ||
| Механическая настройка | - | - | +/-1E-6 | - | - |
| Электрическая настройка | +/-5 В пост. тока | - | +/-2E-7 | - | - |
| Стабильность | Дисперсия Аллана τ=1 с | - | 1E-12 | - | - |
| Фазные помехи | 1 Гц 10 Гц 100 Гц 1 кГц >10 кГц | - - - - - | -112 -142 -160 -167 -170 | -109 -138 -156 -165 -166 | дБн/Гц |
| Паразитная модуляция | - | - | -120 | -110 | дБн |
