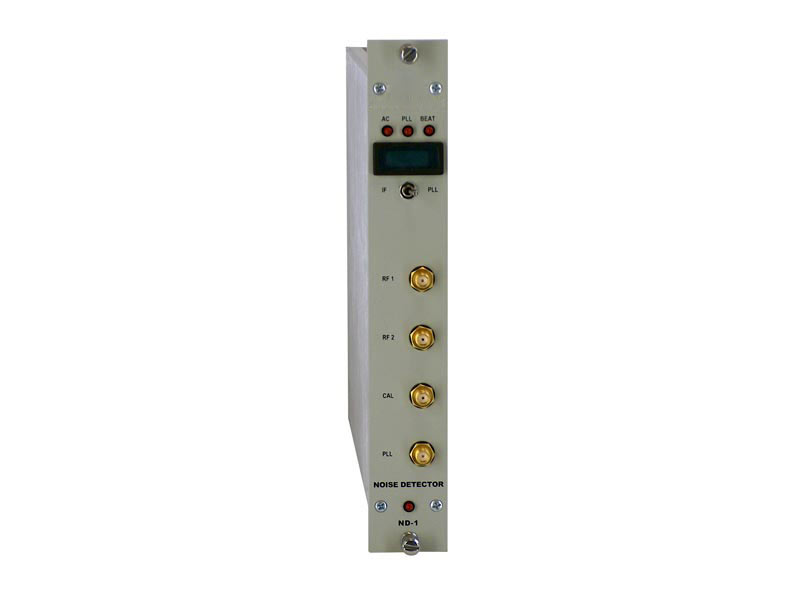

Модель ND-1NM — это модуль детектора фазных помех, который может использоваться для измерения помех амплитудных или фазовых модуляций. Модуль имеет собственный детектор помех, который может использоваться для выполнения одноканальных или двухканальных измерений с очень большой разрешающей способностью. Двухканальный анализ помех даст возможность эффективно сократить уровень собственных шумов системы на величину от, как минимум, 10 дБ до 20 дБ. РЧ-порт детектора помех оснащен регулируемым аттенюатором, который можно использовать для регулировки уровня мощных сигналов. Измерение уровня РЧ выполняется как на РЧ-входе, так и на входе сигналов низкого уровня.
Усилитель промежуточной частоты с низким уровнем помех имеет переменные настройки усиления и диапазона частот, чтобы удовлетворить требования различных измерений; также есть калибровочный входной сигнал для автоматической калибровки усиления. ND-1NM оснащен также системой фазовой автоматической подстройки с регулируемым диапазоном, которая может использоваться при проведении измерений на генераторах для синхронизации опорного сигнала и тестируемого устройства. ND-1NM включается в основной блок системы NMS, и для управления им необходим один из контроллеров системы измерения фазных помех NMSC-1 выполняет Фурье-анализ помех от постоянного тока до 1 МГц от несущей. NMSC-2 распространяет частотный анализ Фурье до диапазона в 10 МГц. ND-1NM занимает две позиции в основном блоке системы.
Характеристики
- Сверхнизкий уровень собственных шумов системы
- Диапазон радиочастот: от 1 МГц до 1 ГГц
- Встроенная ФАПЧ и калибровочный порт
- Встроенный измеритель уровня ВЧ-сигналов
Применение
- Измерение амплитудных и фазных помех
- Определение параметров компонентов
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Диапазон измерения РЧ | Уровень несущей от +7 дБм до +17 дБм | - | 1-1000 | - | МГц |
| Диапазон измерения уровня сигнала | - | -25 to +25 | - | дБм | |
| Ширина полосы пропускания по промежуточной частоте | Низ. Выс. | - - - | DC - 400 0.001 - 1 | - - - | кГц МГц |
| Усиление по промежуточной частоте | DC, низ. DC, выс. АС, низ. АС, выс. | - - - - | +45 +65 +45 +65 | - - - - | дБ |
| Диапазон ФАПЧ | Уровень несущей от +7 дбм до +17 дБм | - | 0.1-100 | - | Гц |
| Остаточные помехи фазовых модуляций системы при несущей 5 МГц, +13 дБм | Частота Фурье 1 Гц 10 Гц 100 Гц 1 кГц 10 кГц 100 кГц | - - - - - - | -150 -160 -170 -175 -179 -179 | -145 -155 -165 -171 -175 -175 | дБн/Гц |
