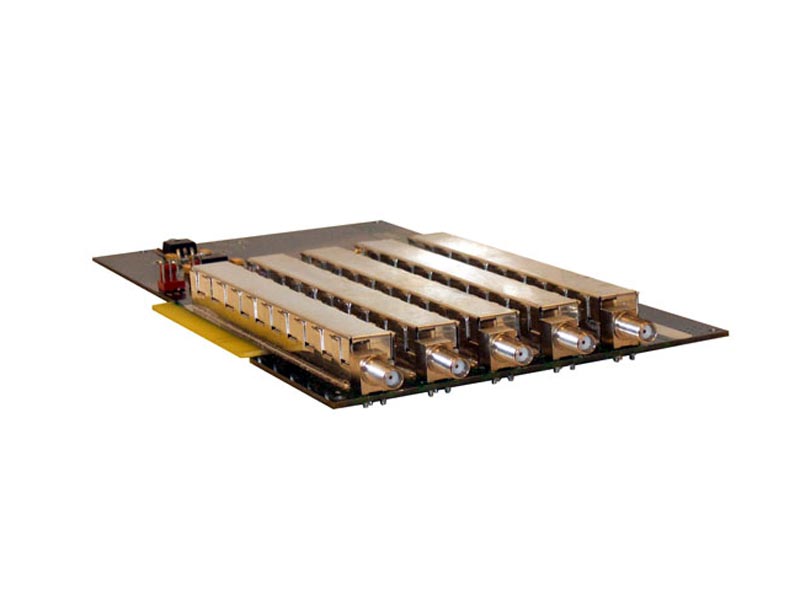

Характеристики усилителя-распределителя HPDA-5 превосходят требования для распределения современных атомных эталонов частоты. НРDA-5 обеспечивает 126 дБ межканальной изоляции и 135 дБ обратной изоляции. Исключительно низкий уровень фазных помех — 150 дБн/Гц при 1 Гц подразумевает кратковременную стабильность частоты 1 части из 1014 при 1 с. HPDA-5 демонстрирует низкий температурный коэффициент фазы 3 пс/ºC во всем рабочем диапазоне. У входов и выходов низкий КСВН, что минимизирует влияние внешних условий на распределение частот по длинным линиям передач. HPDA-5 — это улучшенная версия высокоизолированного усилителя-распределителя НИСТ. Требования к энергоснабжению: +/- 12.5 В пост. тока и +/- 0.25 A. Размеры панели — 4.8" x 9.5" x 0.65″.
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Входная мощность | Сжатие 1 дБ | 17 | 18 | - | дБм |
| Диапазон частот | +/-1 дБ | 1-20 | - | - | МГц |
| Усиление | при 5 МГц | - | - | +/-0.5 | дБ |
| Импеданс | Вход Выход | - - | 50 50 | - - | Ом |
| Потери на отражение | Вход (S11) 5 МГц Выход (S22) 5 МГц | - - | -35 -25 | -25 -25 | дБ |
| Искажение | +13 дБм +17 дБм | - - | -48 -40 | -45 - | дБн |
| Изоляция | Выход-выход Выход-вход | 120 120 | 126 135 | - - | дБ |
| Фазные помехи | 1 Гц 10 Гц 1 кГц 10 кГц | - - - - | -150 -160 -171 -172 | -147 -157 -169 -170 | дБн/Гц |
| Температурный коэффициент задержки | 0-50 °C 25-35 °C | - - | 3 1.5 | 5 - | пс/°C |
Все испытания выполнены при 5 МГц и +13 дБм на входе, если не указано иначе.
