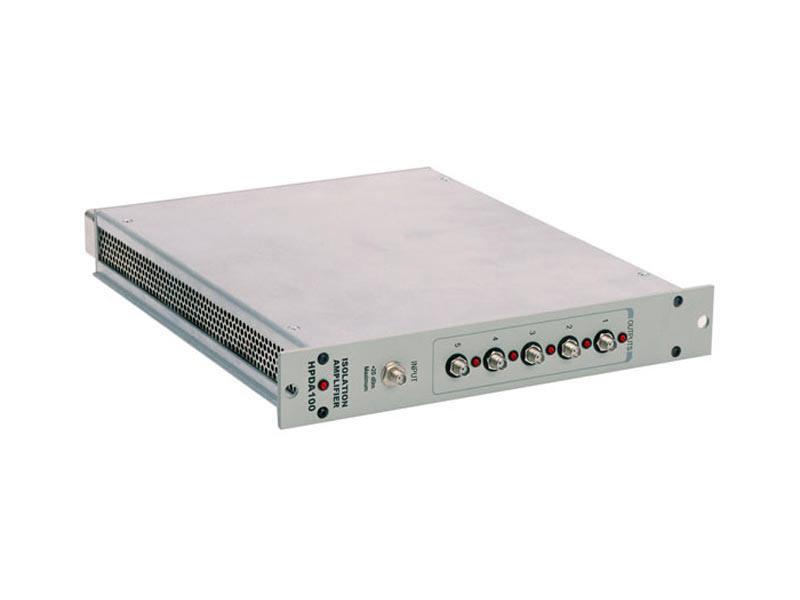

HPDA-100 — это высокоэффективный развязывающий усилитель-распределитель. Модуль располагает пятью выходами единичного усиления с межканальной изоляцией 100 дБ и обратной изоляцией 110 дБ. Все выходы связаны по переменному току, а заземление изолированы по постоянному току, чтобы уменьшить воздействие контуров заземления. У входов и выходов низкий КСВН, что минимизирует влияние внешних условий на распределение частот по длинным линиям передач. HPDA-100 в наличии в качестве сетевого интерфейсного модуля с одним входным разъемом SMA и 5 выходными разъемами SMA. Требования к энергоснабжению: +18 В пост. тока и 0.25 A. Размеры панели — 4.8″ x 6.0″ x 0.65″.
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Входная мощность | Сжатие 1 дБ | 15 | 16 | - | дБм |
| Диапазон частот | +/-1 дБ | 80-120 | - | - | МГц |
| Усиление | при 100 МГц | - | - | +/-0.5 | дБ |
| Импеданс | Вход Выход | - - | 50 50 | - - | Ом |
| Потери на отражение | Вход (S11) 100 МГц Выход (S22) 100 МГц | - - | -22 -30 | -20 -25 | дБ |
| Искажение | +13 дБм | - | -45 | -40 | дБн |
| Изоляция | Выход-выход Выход-вход | 95 105 | 100 110 | - - | дБ |
| Фазные помехи | 10 Гц 100 Гц 1 кГц 10 кГц | - - - - | -158 -165 -171 -174 | -155 -162 -168 -171 | дБн/Гц |
Все испытания выполнены при 5 МГц и +13 дБм на входе, если не указано иначе.
