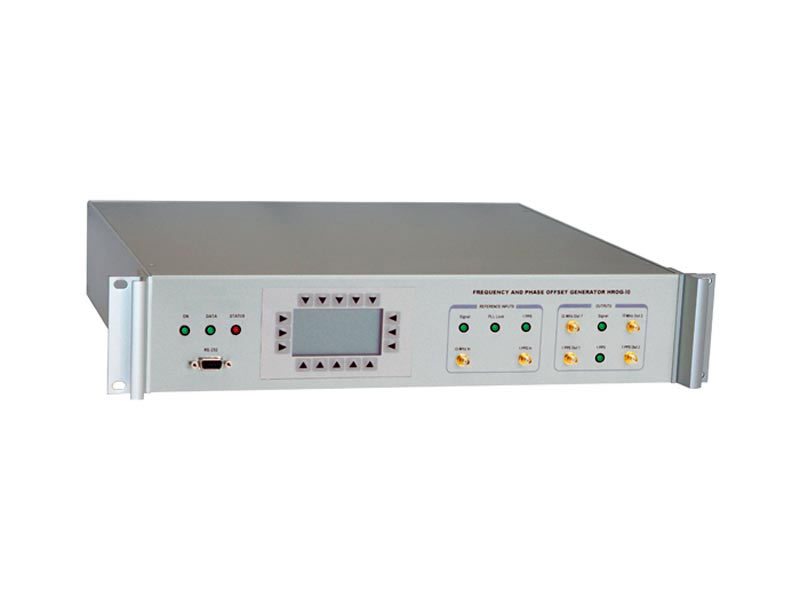

HROG-10 — это генератор сдвига фазы и частоты с высоким разрешением. Фаза и частота выходных сигналов регулируются относительно предоставленного пользователем опорного сигнала 10 МГц. Разрешающая способность генератора по фазе выходного сигнала составляет 2π/232 рад, или разрешение по такту выходного сигнала — 0,15 фс. Разрешающая способность по частоте выходного сигнала — 5×10-19. И шаг фазы, и шаг частоты непрерывны по фазе.
Прибор работает с двумя синусоидальными выходными сигналами и два импульсных выходных сигнала. Синусоидальные выходные сигналы буферизованы с целью обеспечения лучшей, чем 80 дБ межпортовой и обратной изоляции. Выходные сигналы находятся на уровне +13 дБм. Импульсные выходные сигналы получаются из гармонических сигналов делением на коэффициент 10.0×106. Импульсные выходные сигналы могут быть синхронизированы с внешним опорным импульсом до пределов 100 нс.
Все функции прибора отображаются и управляются посредством ЖК-дисплея на передней панели и специализированной клавишной панели. Дистанционное управление устройством возможно с помощью средств стандартного интерфейса RS-232.
Характеристики
- Высокая изоляция: > 80 дБ
- Высокое разрешение по фазе: 0,15 фс
- Низкий коэффициент гармонических искажений: −45 дБн
- Низкий уровень фазных помех (1 кГц): −165 дБн/Гц
Применение
- Атомный эталон частоты
- Тактовая синхронизация
- Телекоммуникации
- Шкалы времени
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Разрешение по фазе | - | 2π/232 | - | радианы | |
| Диапазон сдвига фазы | - | infinite | - | - | |
| Разрешение по сдвигу такта | внешняя опорная 10 МГц | - | 0.15 | - | фс |
| Разрешение по частоте | - | 5 E-19 | - | - | |
| Диапазон настройки частоты | - | +/- 1 E-7 | - | - | |
| Диапазон механической перестройки частоты | - | +/- 1 E-6 | - | - | |
| Внутренне старение генератора | Через 30 дней работы | - | 5 E-10 | - | В день |
| Уровень выходного сигнала 5 МГц | нагрузка 50 Ом | +10 | +13 | +17 | дБм |
| Уровень выходного сигнала 1 PPS | нагрузка 50 Ом | 2.2 | 2.4 | 2.6 | В |
| Изоляция выхода | Межканальная Обратная | - - | 80 80 | - - | дБ |
| Фазные помехи L(f) Примечание: доступен более низкий уровень фазных помех | 10 Гц 100 Гц 1 кГц >10 кГц | - - - - | -130 -155 -165 -165 | -127 -152 -162 -163 | дБн/Гц |
| Дисперсия Аллана Sy(t) | Δf=1.0E-12 1 с 10 с 100 с 1000 с | - - - - | 2.1 E-13 3.2 E-14 2.0 E-14 9 E-15 | - - - - | - |
| Дисперсия Аллана Sy(t) | Δf=0 1 с 10 с 100 с | - - - | 1 E-13 2 E-14 2 E-15 | - - - | - |
| Паразитная модуляция | - | -110 | -100 | дБн | |
| Гармоники | - | -45 | -40 | дБн |
- Внешний опорный сигнал: 10.0 МГц +/- 2.0 E-8, от +10 дБм до +15 дБм
- Внешний сигнал 1PPS: длительность импульса 400 нс мин., уровни, совместимые с ТТЛ
- Источник переменного тока: 110-120 / 220-240 В пер. тока
- Корпус для монтажа в стойке
- Размеры: 3.5″ х 16″ х 19″
- Вес: 20 фунтов
Охраняется Патентом США № 6,278,330
