LNFS-400 — это универсальный синтезатор с низким уровнем помех и диапазоном выходных частот от 1 до 400 МГц. Прибор имеет частотное разрешение 48 бит, фазовое разрешение 14 бит и оснащен внутренним генератором развертки с низким уровнем помех, который можно синхронизировать по фазе с внешним сигналом 5 или 10 МГц для долгосрочной стабильности. Сферы применения включают генерирование частот для измерительного оборудования, синтеза СВЧ-волн, определение параметров фазных помех, радиолокационных синтезаторов и генераторов телекоммуникационных тактовых сигналов. LNFS-400 имеет модуляционные способности для частотных и фазовых манипуляций. Синтезатор предлагается в отдельном корпусе или в качестве модуля.

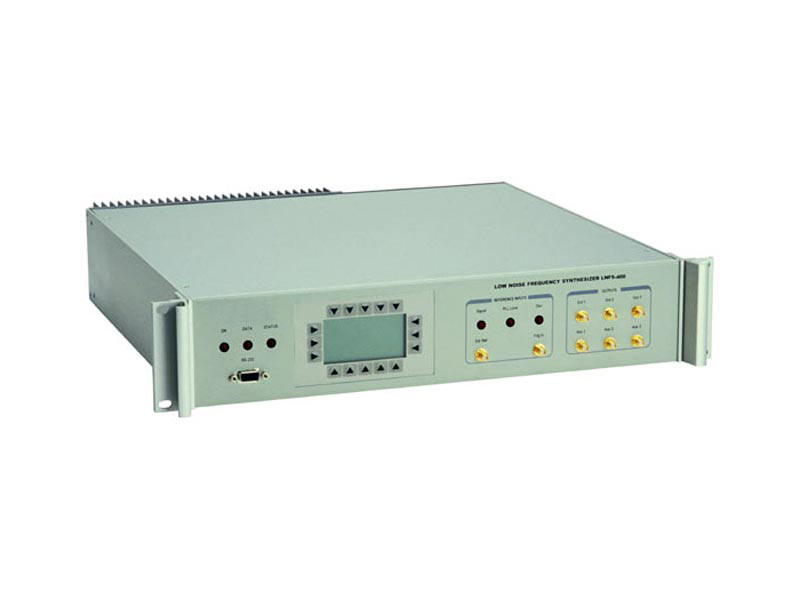

Модель LNFS-400-RM — это вариант в отдельном корпусе 2U с ЖК-дисплеем и клавиатурой для монтажа в стойке. Дистанционное управление прибором возможно с помощью интерфейса RS-232 или USB. Это устройство можно заказать с независимыми синтезаторами, синхронизированными по фазе с внутренним генератором развертки, в количестве до трех штук.
Модель LNFS-400-NM — это вариант в виде сетевого интерфейсного модуля с USB-интерфейсом. Для управления и программирования синтезатора используется контроллер системы измерения уровня помех, модель NMSC. LNFS-400-NM может также использоваться с ПК при наличии порта USB. Предоставляются драйвера LabVIEW и ПО виртуальных измерительных приборов.
Характеристики
- Диапазон частот 1мкГц — 400 МГц
- Разрешение по частоте: 0.2 Гц
- Разрешение по фазе: 0.38 мрад.
- Низкий уровень фазных помех:
выходной сигнал 180 МГц
-130 дБн/Гц при 1 кГц
-140 дБн/Гц при 100 кГц - Паразитные составляющие:
от 1 до 100 МГц: 60 дБн
от 100 до 400 МГц: 52 дБн
Применение
- Измерительное оборудование
- Синтез СВЧ-волн
- Определение параметров фазных помех
- Радиолокационные синтезаторы
- Генерация телекоммуникационных тактовых сигналов
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Разрешение по фазе | - | 0.022 | - | Градусы | |
| Диапазон сдвига фазы | - | +/-360 | - | ||
| Амплитудное разрешение | - | 1.0 | - | СКВ | |
| Разрешение по частоте | - | .233 | - | Гц | |
| Диапазон настройки частоты | - | 1E6 - 400E6 | - | Гц | |
| Диапазон механической перестройки частоты | - | - | +/-1 E-6 | - | |
| Вн. старение генератора | Через 30 дней работы | - | 1 E-6 | - | В год |
| Макс. уровень выходного синусоидального сигнала | нагрузка 50 Ом, Точность +/-2 | +14 | +15 | +16 | дБм |
| Изоляция выхода | - | 60 | - | дБ | |
| Фазные помехи L(f) Выходной сигнал 10 МГц, +13 дБм | 10 Гц 100 Гц 1 кГц >10 кГц | - - - - | -130 -135 -135 -145 | -125 -130 -130 -140 | дБн/Гц |
| Дисперсия Аллана σy(t) Синхрон. с внешн. оп. | f=5E6 1 с 10 с 100 с | - - - | 2.0 E-12 3.0 E-13 3.0 E-14 | 4.0 E-12 4.0 E-13 5.0 E-14 | - |
| Дисперсия Аллана σy(t) Синхрон. с внешн. оп. | f=10E6 1 с 10 с 100 с | - - - | 2.0 E-12 3.0 E-13 3.0 E-14 | 3.0 E-13 4.0 E-13 5.0 E-14 | - |
| Паразитная модуляция | Уровень выходного сигнала +13 дБм | -65 | -50 | -45 | дБн |
| Гармоники | Уровень выходного сигнала +13 дБм | -60 | -40 | -30 | дБн |
- Внешний опорный сигнал 10,0 МГц +/- 2.0 E-8, от +10 дБм до +15 дБм
- Напряжение настройки пост. тока +/- 5 В пост. ток
- Внешний сигнал запуска, длина импульса 400 нс мин., уровни, совместимые с ТТЛ
- Источник пер. тока 110–120 / 220–240 В пер. ток
- Стоечный корпус
- Размеры: 3.5″ х 16″ х 19″
- Вес: 20 фунтов
