HPDA-100 — это высокоэффективный развязывающий усилитель-распределитель. Модуль располагает пятью выводами единичного усиления с межканальной изоляцией 100 дБ и обратной изоляцией 110 дБ. Все выходы связаны по переменному току, а заземление изолировано по постоянному току, чтобы уменьшить воздействие контуров заземления. У входов и выходов низкий КСВН, что минимизирует влияние внешних условий на распределение частот по длинным линиям передач. HPDA-100 доступен в виде модуля, работающего от +18 В пост. тока, а также в корпусе для монтажа в стойку.
Варианты HPDA-100

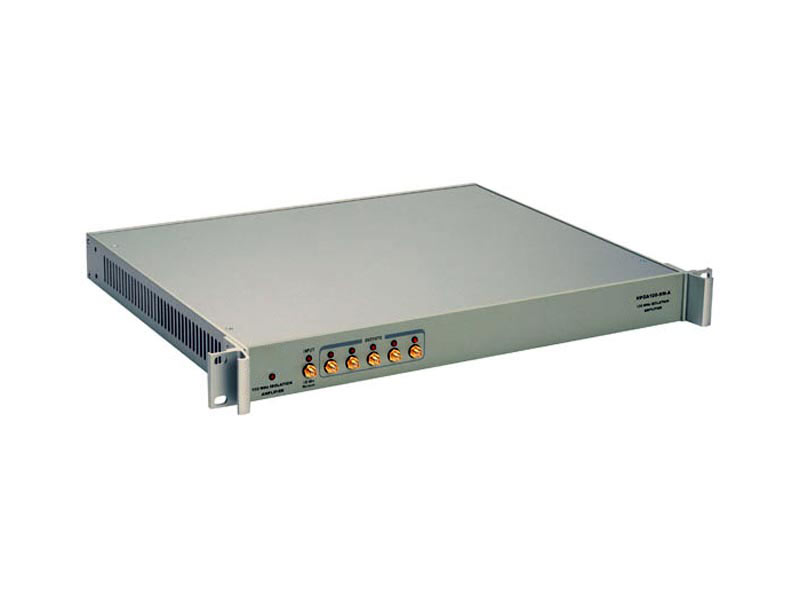

HPDA100-RM-A
Этот вариант предусматривает модуль усилителя с одним входом и пятью выходами в корпусе 19″ высотой 1U для монтажа в стойку. Необходимый источник питания — 110/220 В пер. тока. На передней панели находится 1 входной разъем SMA, 5 выходных разъемов SMA, светодиодный индикатор включения питания, один светодиод контроля входного сигнала и пять светодиодов контроля выходного сигнала. На задней панели находится блок ввода питания.
HPDA100-RM-В
Этот вариант предусматривает три усилителя, каждый модуль усилителя с одним входом и пятью выходами в корпусе 19″ высотой 1U для монтажа в стойку. Необходимый источник питания — 110/220 В пер. тока. На передней панели находится светодиодный индикатор включения питания и 3 светодиода контроля входного сигнала. На задней панели находятся три входных разъема SMA, пятнадцать выходных разъемов SMA и модуль подачи питания.
HPDA100-RM-С
Этот вариант предусматривает три модуля усилителя HPDA-100 в корпусе 19″ высотой 1U для монтажа в стойку. Каждый модуль усилителя имеет один вход и пять выходов. Требования к питанию — 110/120 В пер. тока. На передней панели находится светодиодный индикатор включения питания и три светодиодных индикатора уровня сигнала. На задней панели находится разъемы питания постоянного и переменного тока, три входных разъема SMA и пятнадцать выходных разъемов SMA. Это устройство может содержать модуль резервного питания от батареи, который обеспечивает питание устройства от источника 24 В пост. тока в случае отключения основной линии переменного тока.
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Входная мощность | Сжатие 1 дБ | 15 | 16 | - | дБм |
| Диапазон частот | +/-1 дБ | 80-120 | - | - | МГц |
| Усиление | при 100 МГц | - | - | +/-0.5 | дБ |
| Импеданс | Вход Выход | - - | 50 50 | - - | Ом |
| Потери на отражение | Вход (S11) 100 МГц Выход (S22) 100 МГц | - - | -22 -30 | -20 -25 | дБ |
| Искажение | +13 дБм | - | -45 | -40 | дБн |
| Изоляция | Выход-выход Выход-вход | 95 105 | 100 110 | - - | дБ |
| Фазные помехи | 1 Гц 100 Гц 1 кГц 10 кГц | - - - - | -158 -165 -171 -174 | -155 -162 -168 -171 | дБн/Гц |
Все испытания выполнены при 5 МГц и +13 дБм, если не указано иначе.
