Характеристики усилителя-распределителя HPDA-15RM превосходят требования для распределения современных атомных эталонов частоты. HPDA-15RM предлагает 126 дБ межканальной изоляции и 135 дБ обратной изоляции. Исключительно низкий уровень фазных помех — 150 дБн/Гц при 1 Гц подразумевает кратковременную стабильность частоты 1 части из 1014 при 1 с. HPDA-15RM демонстрирует низкий температурный коэффициент фазы 3 пс/ºC во всем рабочем диапазоне. У входов и выходов низкий КСВН, что минимизирует влияние внешних условий на распределение частот по длинным линиям передач. HPDA-15RM — это усовершенствованная версия высокоизолированного усилителя-распределителя НИСТ.
Варианты исполнения HPDA-15
HPDA-15RM-A
Этот вариант предусматривает модуль усилителя с одним входом и пятью выходами в корпусе 19″ высотой 1U для монтажа в стойке. Необходимый источник питания — 110/220 В пер. тока. На передней панели находится 1 входной разъем SMA, 5 выходных разъемов SMA и светодиодный индикатор включения питания. На задней панели находится блок подачи питания.
HPDA-15RM-В

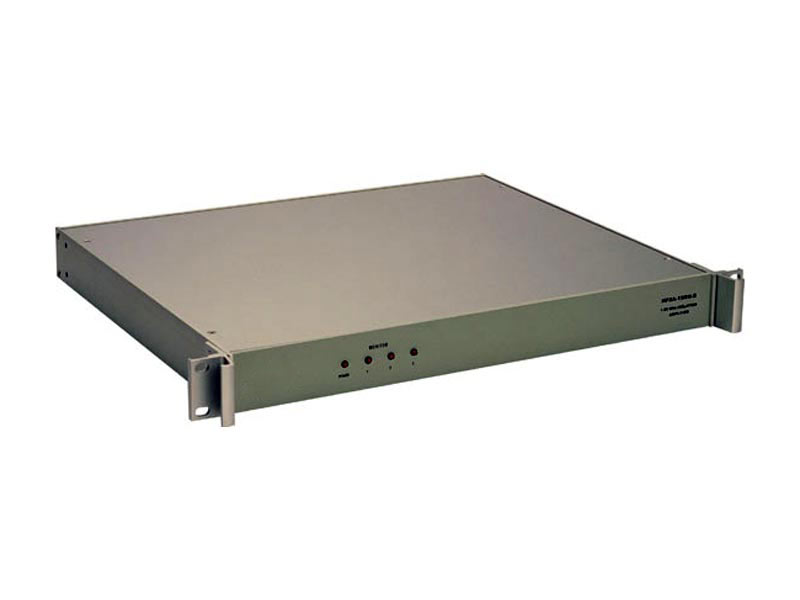

Этот вариант предусматривает три модуля усилителя в корпусе 19″ высотой 1U для монтажа в стойке. Каждый модуль усилителя имеет один вход и пять выходов. Требования к питанию — 110/120 В пер. тока. На передней панели находится светодиодный индикатор включения питания и 3 светодиодных индикатора уровня сигнала. На задней панели находится разъем питания, 3 входных разъема SMA и 15 выходных разъемов SMA. Модуль резервного питания от батареи для бесперебойной работы — по желанию.
HPDA-15RM-С
Этот вариант предусматривает три модуля усилителя в корпусе 19″ высотой 1Uдля монтажа в стойке. Каждый модуль усилителя имеет один вход и пять выходов. Требования к питанию — 110/120 В пер. тока. На передней панели находится светодиодный индикатор включения питания и 3 светодиодных индикатора уровня сигнала. На задней панели находятся разъемы питания постоянного и переменного тока, 3 входных разъема SMA и 15 выходных разъемов SMA. Это устройство включает модуль резервного батарейного питания, который дает прибору возможность питаться от источника 24 В пост. тока в случае отключения основной линии переменного тока.
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Входная мощность | Сжатие 1 дБ | 17 | 18 | - | дБм |
| Диапазон частот | +/-1 дБ | 1-20 | - | - | МГц |
| Усиление | при 5МГц | - | - | +/-0.5 | дБ |
| Импеданс | Вход Выход | - - | 50 50 | - - | Ом |
| Потери на отражение | Вход (S11) 5 МГц Выход (S22) 5 МГц | - - | -35 -25 | -25 -25 | дБ |
| Искажение | +13 дБм +17 дБм | - - | -48 -40 | -45 - | дБн |
| Изоляция | Выход-выход Выход-вход | 120 120 | 126 135 | - - | дБ |
| Фазные помехи | 1 Гц 10 Гц 1 кГц 10 кГц | - - - - | -150 -160 -171 -172 | -147 -157 -169 -170 | дБн/Гц |
| Температурный коэффициент запаздывания | 0-50 °C 25-35 °C | - - | 3 1.5 | 5 - | пс/°C |
Все испытания выполнены при входном сигнале 5 МГц и +13 дБм, если не указано иначе.
