Усилитель-распределитель импульсов PD-5 — это усилитель-распределитель импульсов ТТЛ. Выходы сконструированы для низких импедансных нагрузок и длинных кабелей 50 или 75 Ом. Задержка на распространение сигнала через усилитель обычно составляет 10 нс. Межканальное различие времени задержки составляет менее 1 нс. Малая величина задержки на распространение и низкий температурный коэффициент задержки чрезвычайно важны для распространения высококачественных сигналов синхронизации. Прибор будет работать от 110/220 В пер. тока.
Варианты исполнения PD-5
PD-5

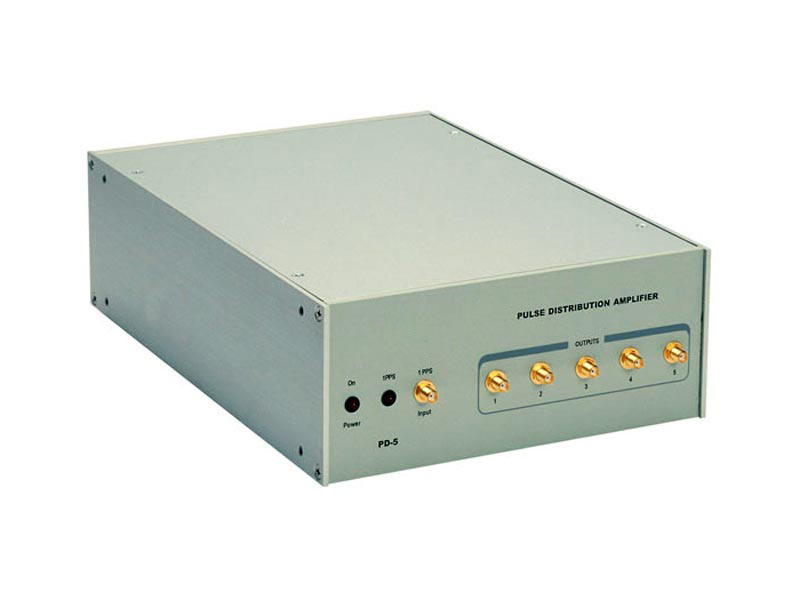

Этот вариант усилителя имеет один вход и пять выходов, он поставляется в половинном корпусе 3.5″ X 8.4″ X 12″ для монтажа в стойку.
PD5-RM-B
Этот вариант имеет один вход и пять выходов, корпус 19″ высотой 1U для монтажа в стойку.
Характеристики
- 1 вход, 5 выходов
- задержка на распространение 10 нс
- выход 50 Ом: 2 Vp-p
- Низкий температурный коэффициент: 3 пс/°C
- Совпадающие задержки каналов
Применение
- Распространение сигналов 1 PPS
- Распространение опорных синхронизирующих сигналов
- Временная синхронизация
Спецификации
| Параметр | Условия | Мин | Тип | Макс | Единицы |
|---|---|---|---|---|---|
| Время нарастания | 10-90 % | - | 3 | 4 | нс |
| Время спада | 10-90% | - | 3 | 4 | нс |
| Задержка на распространение | нагрузка 50 Ом | - | 10 | 12 | нс |
| Дифференциальная задержка | Межканальная | - | 200 | 500 | пс |
| Импеданс | Вход Выход | - - | 1k 10 | - - | Ом |
| Вход, высокий уровень Вход, низкий уровень | Входной сигнал при нагрузке 50 Ом Входной сигнал при нагрузке 50 Ом | 2 -0.7 | - - | 5 0.8 | В |
| Выход, высокий уровень Выход, низкий уровень | нагрузка 50 Ом нагрузка 50 Ом | 2 - | 2.4 0.4 | - 0.5 | В |
| Температурный коэффициент задержки | 0-50 °C 25-35 °C | - - | 3 3 | 5 - | пс/°C |
