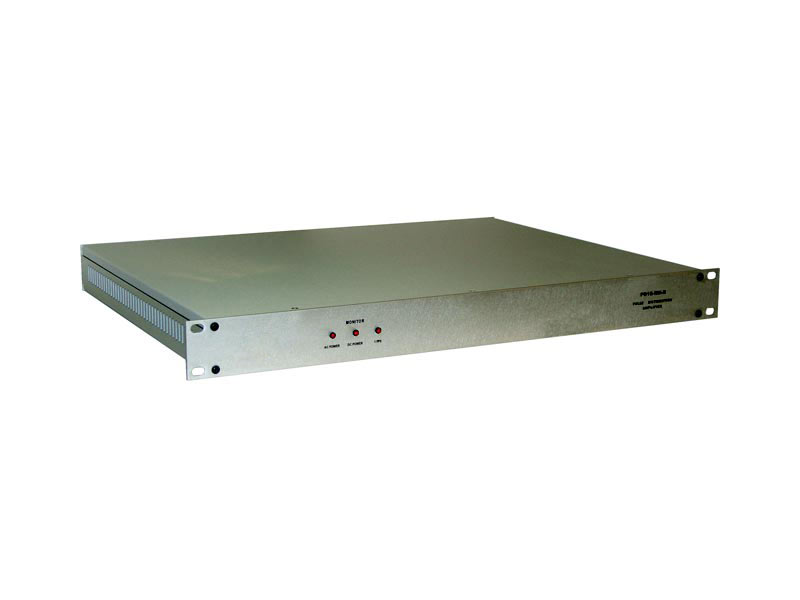

Усилитель-распределитель импульсов PD-10 — это усилитель-распределитель импульсов ТТЛ, имеющий один вход и пять выходов. Выходы сконструированы для низких импедансных нагрузок и длинных кабелей 50 или 75 Ом. Задержка на распространение сигнала через усилитель обычно составляет 10 нс. Межканальное различие времени задержки составляет менее 1 нс. Малая величина задержки на распространение и низкий температурный коэффициент задержки чрезвычайно важны для распространения высококачественных сигналов синхронизации. Прибор предлагается в корпусе 3.5″х8.4″х12″. Прибор будет работать от 110/220 В пер. тока.
Характеристики
- 1 вход, 10 выходов
- задержка на распространение 10 нс
- выход 50 Ом: 2 Vp-p
- Низкий температурный коэффициент: 3 пс/°C
- Совпадающие задержки каналов
Применение
- Распространение сигналов 1 PPS
- Распространение опорных синхронизирующих сигналов
- Временная синхронизация
Спецификации
Параметр | Условия | Мин | Тип | Макс | Единицы |
---|---|---|---|---|---|
Время нарастания | 10-90 % | - | 3 | 4 | нс |
Время спада | 10-90% | - | 3 | 4 | нс |
Задержка на распространение | нагрузка 50 Ом | - | 10 | 12 | нс |
Дифференциальная задержка | Межканальная | - | 200 | 500 | пс |
Импеданс | Вход Выход | - - | 1k 10 | - - | Ом |
Высокий уровень Низкий уровень | нагрузка 50 Ом нагрузка 50 Ом | 2 - | 2.4 0.4 | - 0.5 | В |
Температурный коэффициент задержки | 0-50 °C 25-35 °C | - - | 3 3 | 5 - | пс/°C |
